防水套管系列

钢制柔性防水套管
作者 Admin 浏览 发布时间 2011-04-21

名称:钢制柔性防水套管
       柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物;刚性防水套管一般适用于管道穿过墙壁之处要求一般防水的构筑物;柔性及刚性防水套管穿墙处之墙壁,如遇非混凝土时应改用混凝土墙壁,而且必须将套管一次凝固于墙内;防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。
刚性防水套管和柔性防水套管的区别
       刚性防水套管是钢管外加翼环(钢板做的环形套在钢管上),装于墙内(多为混凝土墙),用于一般管道穿墙,利于墙体的防水;
    柔性防水套管除了外部翼环,内部还有档圈之类的,法兰内丝,有成套卖的,也可自己加工,用于有减震需要的管路,如和水泵连接的管道穿墙时。

      主要是使用的地方不一样,柔性防水套管主要用在人防墙,水池等要求很高的地方,刚性防水套管一般用在地下室等管道需穿管道地位置。自地下入户的管道 穿建筑物外墙时需加装刚性防水套管。穿墙(池、板等)的套管。分为刚性和柔性两种。安装完毕后允许有变形量的---柔性;不允许有变形量的--刚性。

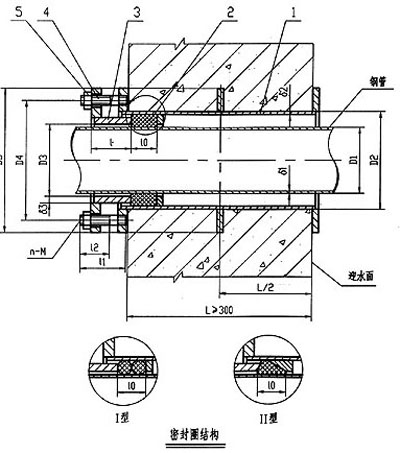

钢制柔性防水套管说明:
    1、本图尺寸均以毫米来计。
    2、柔性防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。
    3、套管部分加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。外层防腐由设计决定。
    4、套管穿墙之墙壁,如遇非混凝土墙壁时应改用混凝土墙壁,其浇注混凝土范围应比翼环直径( D6 )大 200mm ,而且必须将套管浇固与墙内。
    5、穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径最小应比翼环直径( D6 ) 200mm
    6、套管的材料重量是按墙厚 L 值为 300mm 应另行计算。
    7、套管部件焊接材料,用 A3 材料制作, T42 焊接。


A型钢制柔性防水套管



说明:
1、当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵。
2、套管穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇注范围应比翼环直径(D5)大200,而且必须将套管一次浇固于墙内。
3、穿管处混凝土墙厚应不小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为D5+200。
4、套管的重量以L=300计算,如墙厚大于300时,应另行计算。

B型钢制柔性防水套管

 说明:
1、柔性填料材料:沥青麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。
2、密封膏:聚硫密封膏、聚胺脂密封膏。
3、套管穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇注范围应比翼环直径(D5)大200,而且必须将套管一次浇固于墙内。
4、穿管处混凝土墙厚应不小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为D5+200。
5、套管的重量以L=300计算,如墙厚大于300时,应另行计算。

柔性防水套管和刚性防水套管技术参数

名 称
柔性防水套管
刚性防水套管
型 号

全长



S312 02S404 S312
公称通径
翼环直径
翼环直径 翼环直径 长度(=墙厚)
50
380
177
200
225
200
65
380
190
220
230
200
80
384
217
235
251
200
100
384
236
255
280
200
125
386
257
290
301
200
150
386
280
315
324
200
200
386
350
375
394
200
250
388
402
435
446
200
300
388
462
495
498
200
350
392
511
545
567
200
400
392
565
600
621
200
450
394
615
650
671
200
500
394
673
705
720
200
600
407
787
820
822
200
700
409
877
910
911
200
800
411
987
1020
1011
200
900
413
1087
1120
1113
200
1000
415
1187
1220
1213
200
1200
416
1390
1423
1413
200
1400
417
1590
1623
1613
200
          注:订货时注明管子外径,大于DN1400、墙厚大于或小于300mm的产品可订制加工。
